FC-10 PCPET FILM成型机 PCPET FILM Forming Machine
※功能：
|
型 式 TYPE |
FC – 10 |
|
额定输入电压 Power（V） |
三 相220 V60 HZ/380 V50 HZ |
|
马 力 Consumption |
2.0 KW |
|
开模行程 Stroke（mm） |
180 mm(最大开模高度 Max:230mm) |
|
重复精度 Repeat accuracy (mm) |
0.01 mm |
|
锁模板尺寸 Working Station (mm) |
400x400 |
|
机械重量（净重/毛重） Weight (suttle/gross) |
760 kg/800kg |
※以上规格、外形尺寸、颜色仅供参考，厂商有权自行变更，如有变更不另行通知
The above specifications, dimensions, color reference, manufacturers have the right to change on our own, and subject to change without notice.
机器主要操作功能说明:
1.本机械采用数位化微电脑控制系统，操作简便。
2.本机械备有故障显示系统，有利於此设备检查及日后维护。
3.本机械成型时可无段(多段)速度设定，成型厚度均匀。
4.本机械适合各种非金属薄板:压克力、PC树酯、PET之薄膜成型。
5.本机械上、下模板温度分开控制使温度控制更均匀。
6.本机械备有安全电眼(光罩)防护系统以增加日常作业之安全性。
FC-10U-R上胶贴合机 Gluing & Laminating Machine
贴合快速
|
型 式Type |
FC–10U-R |
|
额定输入电压Power（V） |
三 相220 V60 Hz/380 V50 Hz |
|
马力Consumption |
1.2KW |
|
左右上胶行程 X-asis gluine stroke (mm/max) |
400 mm |
|
前后著胶行程 Y-asis gluine stroke (mm) |
500 mm |
|
前后贴合行程 Laminating stroke (mm) |
300 mm |
|
空气压力 Air pressure |
About 6kg/cm^2 ± 1kg/ cm^2 |
|
网版尺寸 Net plate size (mm) |
(内)300mmX200mm / (外)350mmX250mm |
|
网目 Reticulation |
80-100mash |
|
治具固定座 Fixture size (mm) |
(L)200mm X (W)150mm X (H)20mm |
|
机器重量Weight |
520kg |
※以上规格、外形尺寸、颜色仅供参考，厂商有权自行变更，如有变更不另行通知
The above specifications, dimensions, color reference, manufacturers have the right to change on our own, and subject to change without notice.
Key Assembling Machine
特性:
单人操作
高速定位
取料精准
生产率高
良率稳定
|
型 式Type |
FC – 20P |
|
额定输入电压 Power（V） |
三 相220 V60 Hz/380 V50 Hz |
|
马力Consumption |
600W |
|
空气压力 Air pressure |
About 6kg/cm^2 ± 1kg/ cm^2 |
|
取料机械 Loader |
|
|
行程范围 Stroke (mm/max) |
X:R250mm Y:R250mm Z:150mm θ:±180∘ |
|
定位精度 Position accuracy (mm) |
±0.01mm |
|
最大搬运重量 Max load weight |
3kg |
|
本体重量 Loader weight |
15kg |
|
治具固定 Fixture |
|
|
治具固定座Size (mm) |
∮420 mm |
|
治具数量Amount (穴/模) |
2 |
|
重复定位精度Repeat accuracy (sec) |
±1.6 |
|
机器重量Weight |
270kg |
※以上规格、外形尺寸、颜色仅供参考，厂商有权自行变更，如有变更不另行通知
The above specifications, dimensions, color reference, manufacturers have the right to change on our own, and subject to change without notice.
机器主要功能说明:
1.本机械采用高精度，高稳定，高耐用性组件所组成。
2.本机械采用多轴机械手与精确高速定位控制系统，使产品生产率高，良率稳定，降低生产控制成本。
3.本机械备有故障显示系统，有利於此设备检查及日后维护。
4.本机机构稳定，作业安全，操作简便。
5.本机械备有微调整定位系统。
FC-35P电子冲床 Electronic Servo Press Machine
|
型式 Type |
FC – 35P |
|
额定输入电压 Power（V） |
三相220 V60 Hz/380 V50 Hz |
|
马力Consumption |
2.4 KW 30A |
|
空气压力 Air pressure |
About 6kg/cm^2 ± 1kg/ cm^2 |
|
上下行程 Z-asis stroke (mm/max) |
230 mm |
|
左右行程 X-asis stroke (mm) |
250 mm |
|
速度Speed(mm/max) |
上下Z-asis:600 mm/max 左右X-asis:1200mm/max |
|
定位精度 positioning accuracy(mm) |
<±0.02mm |
|
模板尺寸 Fixture size (mm) |
230mm X 230mm |
|
机器重量Weight |
540kg |
※以上规格及颜色仅供参考，厂商有权利自行变更，如有变更不另行通知
The above specifications, dimensions, color reference, manufacturers have the right to change on our own, and subject to change without notice.
机器主要功能说明:
1.本机器适合各种塑胶、压克力等非金属薄板的冲切。
2.本机器有数位化微电脑控制系统，经过微控制系统来操作机械，使操作更简便。
3.本机械备有故障显示系统，这对日后的维修及检查将非常便利。
4.本机械操作时备有安全电眼(光罩)防护系统以增加日常作业的

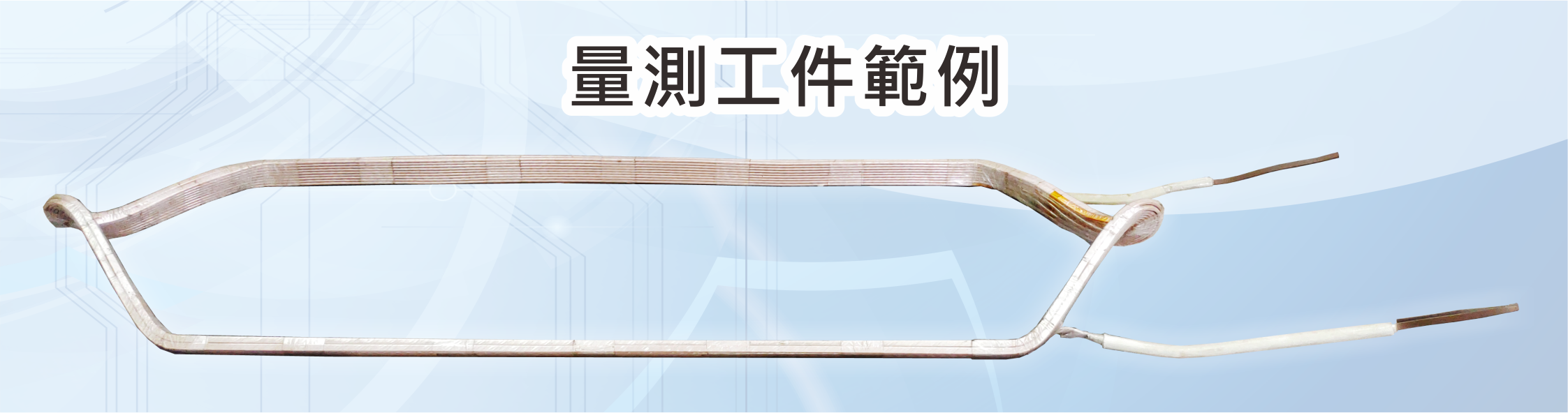

FCK90D 检测机 Survey Machine
|
检测机 Survey Machine |
||
|
ROBOT |
左右行程(X-轴) Stroke(X-Axis) |
3000mm |
|
X-轴伺服马达 X-axis Servo Motor |
750W |
|
|
前后行程(Y-轴) Stroke(Y-Axis) |
800mm |
|
|
Y-轴伺服马达 Y-axis Servo Motor |
400W |
|
|
上下行程(Z-轴) Stroke(Z-Axis) |
800mm |
|
|
Z-轴伺服马达 Z-axis Servo Motor |
400W |
|
|
|
工作台行程(B-轴) Stroke(B-Axis) |
800mm |
|
|
B-轴伺服马达 B-axis Servo Motor |
400W |
|
|
控制系统 Control System |
PC+三菱PLC |
|
|
系统电源Power |
3PH 220V |
|
|
气压源 Compressor Source |
5kg/cm^2 |
|
|
消耗功率Consumption |
2.5KW |
|
|
机台尺寸 Machine dimension |
L:5000mm W:3100mm H:1750mm |
|
|
机台重量Weight |
2100kg |

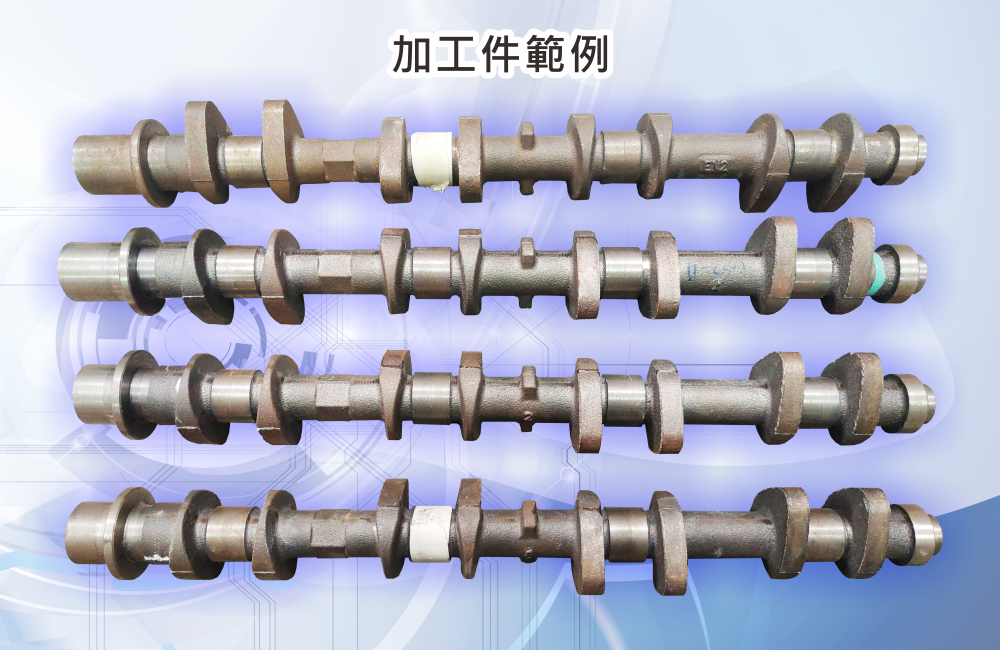

门型机械手移载系统 Pick & Place Robot System
|
门型机械手移载系统Pick & Place Robot System |
||
|
ROBOT |
左右行程(X轴) Stroke(X-Axis) |
3500mm |
|
X轴伺服马达 X-Axis Servo Motor |
2KW |
|
|
上下行程(Z轴) Stroke(Z-Axis) |
1000mm |
|
|
Z轴伺服马达 Z-Axis Servo Motor |
2KWx2 |
|
|
夹料机构 Pick&Place |
气压式 Pneumatic |
|
|
夹爪气缸直径 Parallel Style Size |
D50x4 |
|
|
夹爪间距 Parallel Style Disance |
254mm |
|
|
Pick & Place Cy |
可放工件数 Max Volume of Pick /each Cycle |
12 |
|
吊架间隔距离 Carrier Distance |
76.2mm |
|
|
工件长度 Length of Product |
420mm |
|
|
马达Motor |
减速马达:90W |
|
|
|
成品量测 Pruduct Survey |
选购 Option |
|
|
控制系统Control System |
三菱PLC Mitsubishi PLC |
|
|
系统电源Power |
3PH 220V |
|
|
气压源 Compressor Source |
5kg/cm^2 |
|
|
消耗功率Consumption |
6.5KW |
|
|
机台尺寸 Machine dimension |
L:5450mm W:1700mm H:2570mm |
|
|
机台重量Weight |
2500kg |
转盘升降机械手 Rotary Robot
|
转盘升降机械手 Rotary Robot |
||
|
ROBOT |
旋转角度(R轴) Rotary Compass(R Axis) |
(+-90 deg)180 deg |
|
R轴伺服马达 R-Axis Servo Motor |
1KW |
|
|
前后行程(Y轴) Stroke (Y-Axis) |
100mm |
|
|
Y轴机构 Y-Axis |
气压式 |
|
|
上下行程(Z轴) Stroke (Z-Axis) |
300mm |
|
|
Z轴伺服马达 Z-Axis Servo Motor |
1KW |
|
|
|
吊挂重量Plumb Weight |
20kg |
|
|
控制系统Control System |
三菱Mitsubishi PLC |
|
|
系统电源Power |
3PH 220V |
|
|
气压源 Compressor Source |
5kg/cm^2 |
|
|
消耗功率Consumption |
2.2KW |
|
|
机台尺寸 Machine dimension |
L:1042mm W:850mm H:1595mm |
|
|
机台重量Weight |
500kg |
吊架移载系统 Plumb Line Robot SYSTEM
|
吊架移载系统 Plumb Line Robot SYSTEM |
||
|
|
旋转角度(R轴) Rotary Compass(R Axis) |
(+-90 deg)180 deg |
|
R轴伺服马达 R-Axis Servo Motor |
1KW |
|
|
前后行程(Y轴) Strole (Y-Axis) |
100mm |
|
|
Y轴机构 Y-Axis |
气压式 Pneumatic |
|
|
上下行程(Z轴) Strole (Z-Axis) |
300mm |
|
|
Z轴伺服马达 Z-Axis Servo Motor |
1KW |
|
|
吊挂重量 Plumb Weight |
20kg |
|
|
|
吊挂数 Plumb |
8 |
|
吊架间隔距离 Plumb Distance |
305mm |
|
|
马达Motor |
Motor:750W |
|
|
|
左右行程(X轴) Stroke (X-Axis) |
2100mm(2KW) |
|
吊挂数 Plumb |
6 |
|
|
上下行程(Z轴) Strole (Z-Axis) |
300mm(2KW) |
|
|
|
控制系统Control System |
三菱Mitsubishi PLC |
|
|
系统电源 Power |
3PH 220V |
|
|
气压源 Compressor Source |
5kg/cm^2 |
|
|
消耗功率 Consumption |
7KW |
|
|
机台尺寸 Machine dimension |
L:5650mm W:1750mm H:2508mm |
|
|
机台重量 Weight |
3000kg |

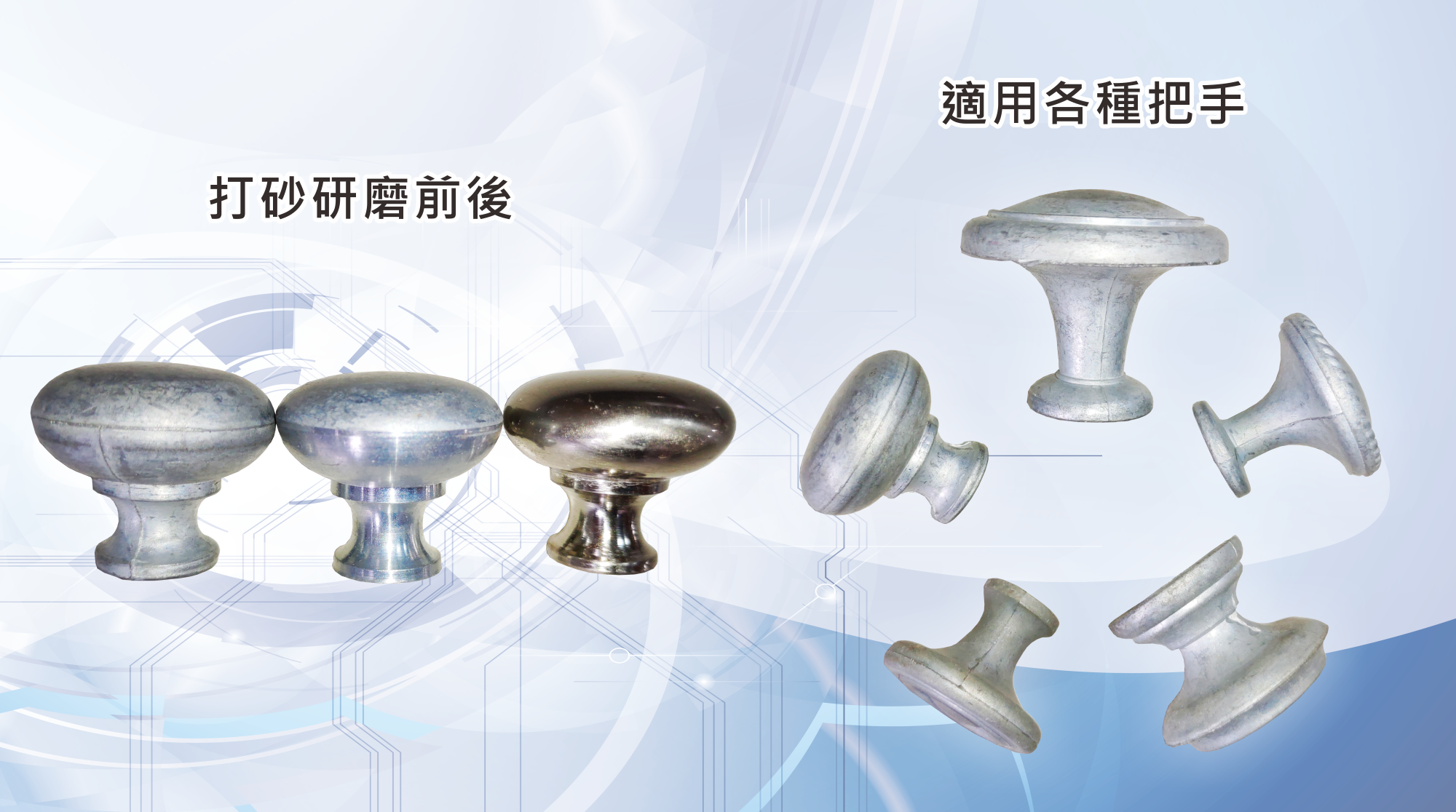

球型锌粒把手打砂研磨机
|
球型锌粒把手打砂研磨机 |
|
|
转盘直径 Rotary Disk Diameter |
Ø 1400mm |
|
可装治具数量 Jig & Fixture |
MAX: 20 PCS |
|
分割器分割Splitter |
20(可依客户需求修改) |
|
分割器马达 Splitter Motor |
1 HP |
|
研磨工作站 Polish Station |
4 |
|
研磨马达 Polish Motor |
2HP |
|
转盘马达 Rotary Disk motor |
1/4HP |
|
震动台直径 Feeding Device Dia. |
Ø 800mm(可依客户需求修改) |
|
工件出入机构 Pick & Place |
气压式 Pneumatic |
|
控制系统 Control System |
三菱 Mitsubishi PLC |
|
系统电源 Power |
3PH, 220V |
|
消耗功率 Consumption |
8.5KW |
|
气压源 Compressor Source |
at least 5kg/cm²以上 |
|
机台尺寸 Machine dimension |
L:3800mm W:2500mm H:1500mm |
|
机台重量 Weight |
约1400kg |
